分析阴影在太阳能电池方阵所起到的作用

一般情况下，在计算太阳能电池发电量时，是在太阳能电池方阵面完全没有阴影的前提下得到的。因此，如果太阳能电池不能被日光直接照到时，那么只有散射光用来发电，此时的发电量比无阴影时要减少约10%～20%。

针对这种情况，要对理论计算值进行校正。通常，在太阳能电池方阵周围有建筑物及山峰等物体时，太阳出来后，建筑物及山的周围会存在阴影，因此在选择安装太阳能电池方阵的地点时应尽量避开阴影。如果实在无法躲开，也应从太阳能电池的接线方法上进行解决，使阴影对发电量的影响降低到最低程度。另外，如果太阳能电池方阵是前后放置时，后面的太阳能电池方阵与前面的太阳能电池方阵之间距离接近后，前边太阳能电池方阵的阴影会对后边太阳能电池方阵的发电量产生影响。

当纬度较高时，太阳能电池方阵之间的距离应加大，相应地设置场所的面积也会增加。对于有防积雪措施的方阵来说，其倾斜角度大，因此使太阳能电池方阵的高度增大，为避免阴影的影响，相应地也会使太阳能电池方阵之间的距离加大。通常在排布太阳能电池方阵时，应分别选取每一个太阳能电池方阵的构造尺寸，将其高度调整到合适值，从而利用其高度差使太阳能电池方阵之间的距离调整到最小。具体的太阳能电池方阵设计，在合理确定方位角与倾斜角的同时，还应进行全面的考虑，才能使太阳能电池方阵达到最佳状态。

太阳能电池方阵安装

太阳能电池方阵支架用于支撑太阳能电池方阵，太阳能电池方阵的结构设计要保证太阳能电池方阵与支架的连接牢固可靠，并能很方便地更换太阳能电池方阵。支架以及其他所需各类物资(如螺栓等)应该由耐用、防锈蚀、抗紫外线的材料制成，太阳能电池方阵及支架必须能够抵抗120km/h的风力而不被损坏。

在太阳能电池方阵支架的安装时，所有方阵的紧固件必须有足够的强度，以便将太阳能电池方阵可靠地固定在支架上。太阳能电池方阵可以安装在屋顶上，但支架必须与建筑物的主体结构相连接，而不能连接在屋顶材料上。对于地面安装的太阳能电池方阵，太阳能电池方阵与地面之间的最小间距要在0.3m以上。立柱的底部必须牢固地连接在基础上，以便能够承受太阳能电池方阵的重量并能承受设计风速。

在太阳能电池方阵支架结构设计中，一个需要非常重视的问题就是抗风设计。依据太阳能电池方阵厂家的技术参数资料，太阳能电池方阵可以承受的迎风压强为2700Pa。若抗风系数选定为27m/s(相当于十级台风)，根据非粘性流体力学，太阳能电池方阵承受的风压只有365Pa。所以，组件本身是完全可以承受27m/s的风速而不至于损坏的。所以，设计中关键要考虑的是太阳能电池方阵支架设计、基础设计和支架与基础的连接设计。太阳能电池方阵支架与基础的连接设计应使用螺栓杆固定连接方式。

组件安装结构要经得住风雪等环境应力，安装孔要保证安装调整方便，并要承受一定的机械应力，使用正确的安装结构材料可以使得组件框架、安装结构和材料的腐蚀减至最小。太阳能电池方阵工作时其安装方向应保证最大限度地接收日光照射，考虑了一天内阳光入射方向的变化和一年内冬季和夏季太阳距地平线高度的不同。在一般情况下组件应朝赤道方向倾斜安装，即北半球组件受光面应朝向南方，南半球组件受光面应朝向北方。一般情况下其组件与地面的夹角应参照当地纬度±(5°～10°)。

太阳能电池方阵在屋顶安装时检查使用的建筑规范，确保组件所需安装的建筑及其结构(屋顶、外观里面、承重等)具有足够的承重力。安装组件时，应确保组件被安装在防火屋顶，且屋顶倾斜角度小于5in/ft，以保证其防火等级，并要确保它被安全固定并且不会因为强风或大雪破坏。在屋顶安装时，安装固定组件时所需要穿透的屋顶应该适当密封，以防屋漏。

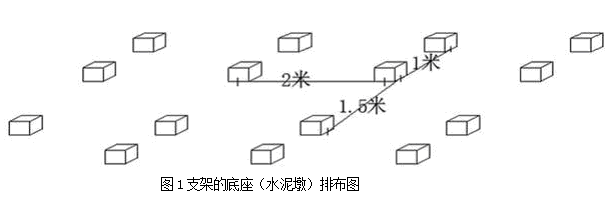

在水泥平面屋顶安装太阳能电池方阵的支架可分为两部分，一是支架的底座部分，二是支架部分。支架的底座是由标号为C30的混泥土浇筑而成，支架的底座(水泥墩)排布如图1所示。当围墙过高或者地面有障碍物(避雷带，线管，桥架)的时候可用带抬高脚的支架，屋面开阔也可以双排铺设，太阳能电池方阵背面要确保通风顺畅(组件和安装表面的最小间隔为10cm)。

不同的厂家生产的支架各有不同，依据场地的特有条件适用的支架也各有不同，水泥平面屋顶自重式支架安装。
