开关电源中常用的UC384系列芯片有什么区别

UC3842/3843/3844/3845这四种芯片的鉴别方法：用一个0-20V的可调电源接384X的VCC（7）和地（5），慢慢调高电源电压。

8脚REF的5V电压出现顺序不同，3843、3845要比3842、3844早出5VREF。具体3843、3845在10V左右出，3842、3844在16V左右出。

6脚OUT脚。因为没有反馈，驱动占空将输出最大,所以3842、3843用万用表测6脚电压的时候约等于VCC（占空比接近100%万用表测试出有效值为Vcc电压，也可用示波器测试占空比），而3844、3845用万用表测电压的时候约等于VCC的一半电压（占空比接近50%万用表测试出有效值为Vcc电压的一半，也可用示波器测试占空比）。

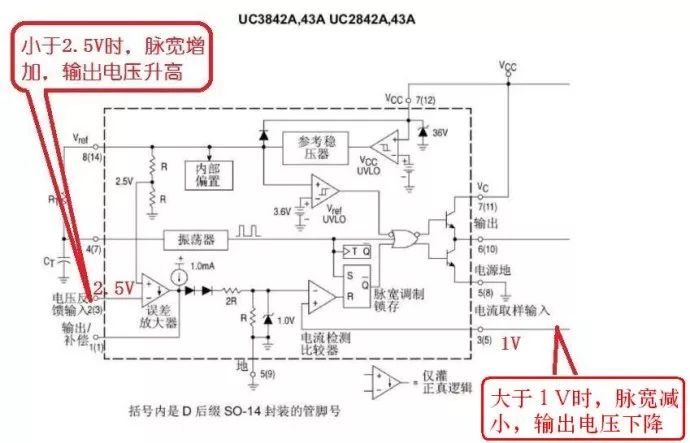

在开关电源中，电源PWM控制电路最常用的集成电路型号就是UC3842（或KA3842）．下面简单介绍一下UC3842好坏的判断方法：

在原电路中，更换完外围损坏的元器件后，先不装开关管，加电测UC3842的７脚电压，若电压在１０~１７Ｖ间波动，其余各脚也分别有波动的电压，则说明电路已起振，UC3842基本正常；若７脚电压低，其余管脚无电压或不波动，则UC3842已损坏．

在UC3842的７、５脚间外加＋１７Ｖ左右的直流电压，若测８脚有稳定５Ｖ电压，１、２、４、６脚也有不同的电压，则UC3842基本正常，工作电流小，自身不易损坏。它损坏的最常见原因是电源开关管短路后，高电压从Ｇ极加到其６脚而致使其烧毁。而有些机型中省去了Ｇ极接地的保护二极管，则电源开关管损坏时，UC3842和Ｇ极外接的限流电阻必坏。此时直接更换即可。

需要注意的是，电源开关管源极（Ｓ极）通常接一个小阻值大功率的电阻作为过流保护检测电阻，此电阻的阻值1欧以下，大了会出现带不起负载的现象（就是次极电压偏低）。

由于UC3842（KA3842）的工作电压和输出功率均与UC3843（KA3843）相差甚远，3842系列和3843系列在启动电压和关闭电压方面也存在着较大的区别.前者的启动电压为16V,关闭电压为10V;后者的启动电压为8.5V，关闭电压为7.6V。这两个系列的IC不能直接代换。如确有必要用后者代换前者时，要对电路加以改造方可。因此，这一点在维修工作中必须要注意。
