开关电源高频变压器绕制经验介绍

高频变压器是作为开关电源最主要的组成局部。开关电源一般采用半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz高频脉冲波，然后通过高频变压器进行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。对于高频变压器来说，绕制最为关键。

1：使用专用的变压器设计软件PIXlsDesigner和PITRANSFORMERDesigner，将需要的参数，如输入电压范围、输出电压要求、偏置电压大小、变压器估计功率、功率因数、额定负载、初级线圈层数、次级线圈匝数等参数输入，PI软件会根据用户输入的参数给出一个合理的变压器参数，然后设计人员就可以根据给出的参数绕制变压器了，软件给出的会有以下参数：初级线圈、反馈线圈、次级线圈的层数、匝数、线经大小、绕制的方向、气隙大小、线圈与线圈之间的胶带的层数、骨架型号、磁芯型号、浸漆要求等。

2：有了这些参数后就可以绕制变压器了，在绕制变压器之前先给骨架的脚编上一个号码，例如我们现在需要绕制一个输入电压是+24V，输出1是+9V，输出2是+15V的变压器，要求2输出端的功率都为1.5W，那么这个变压器的绕制方法如下：

初级线圈的绕制方法：从引脚2开始，使用线径0.19毫米的漆包线绕骨架53圈，估计有两层，绕线应尽量平整。在引脚1结束，绕完后用绝缘胶布裹两层。

偏置线圈的绕制方法：从引脚5开始，使用线径0.13毫米的漆包线绕骨架27圈至引脚4结束，绕完后用绝缘胶布裹两层，再用一层绝缘胶布裹住除了引脚以外的其他所有有线圈露出的地方。

9V端线圈绕制方法：用绝缘胶布裹在7脚与6脚底,使用线径0.35毫米的漆包线，从7脚开始绕20圈至6脚结束，用绝缘胶布裹两层。再用绝缘胶布裹住7脚6脚以外的绕线。

15V端线圈绕制方法：用绝缘胶布裹在10脚9脚底，使用线径0.19毫米的漆包线，从10脚开始绕34圈到9脚结束，用绝缘胶布裹两层，然后装上两快磁芯,在两磁芯中间放0.3MM厚的纸（即气隙，大约4层白纸厚度），压平后用胶布把磁芯与骨架裹在一起。（说明绝缘胶布均指4KV绝缘胶）

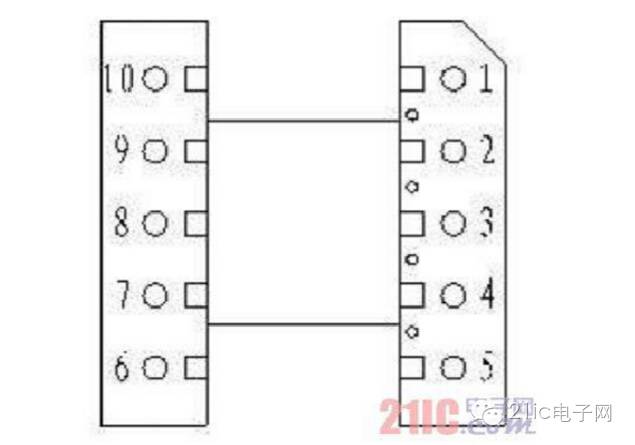

EPC13骨架引脚图如下：

3:测试变压器输出及带负载能力

测试方法:将绕好的变压器安装在已经实验成功的测试板上,检测电路输出及带负载能力，若输出端和带负载能力正常后方可测试变压器耐压能力。

4:测试变压器耐压能力.

将变压器耐压测试分为三组,即初级端(1、2脚)，9V端(6、7脚)，15V端(9、10脚)。在其中任意两组端加上3KV交流电压持续20秒时间(线夹夹其中各端任意一脚，也可两脚全夹)，耐压测试仪器报警则该变压器不合格，未报警则合格。
