三节18650电池串联接线图

准备好迎接你的DIY电池组装之旅了吗？今天，我们将向你展示如何将三节18650电池串联起来！

1、你需要准备以下材料：三节18650锂电池、电池固定保护板、镍材料、粘合剂等。确保你的电池电压和内阻符合要求，并检查外观是否有损坏。

2、按照正确的极性顺序排列你的电池。由于我们需要串联电池，所以正极对正极，负极对负极。你可以使用硅胶或其他固定材料将电池固定在一起，以确保它们不会在组装过程中松动。

3、使用镍材料进行电池的串联连接。确保连接牢固，并且正负极连接正确，避免接反。这是非常关键的一步，因为如果连接错误，可能会导致电池短路或损坏。

4、在连接完所有电池后，你需要安装电池保护板。将保护板连接到电池组上，并按照保护板的说明书进行正确的连接和设置。保护板可以防止电池过度充电和放电，从而保护你的电池组免受损坏。

5、最后，整理好电池组的排线，确保排线整齐，并使用粘合剂或其他固定方法固定。这样可以让你的电池组更加美观和安全。

完成以上步骤后，你可以使用专业的电池测试设备或工具来测试你的电池组。确保电池组的电压、容量、内阻等参数符合要求，以确保你的电池组能够正常工作。

在组装过程中，一定要注意安全事项！避免短路、防止电池过度充电和放电等。如果你不确定自己的操作是否正确或安全，请务必寻求专业人士的帮助或购买已经组装好的电池组。

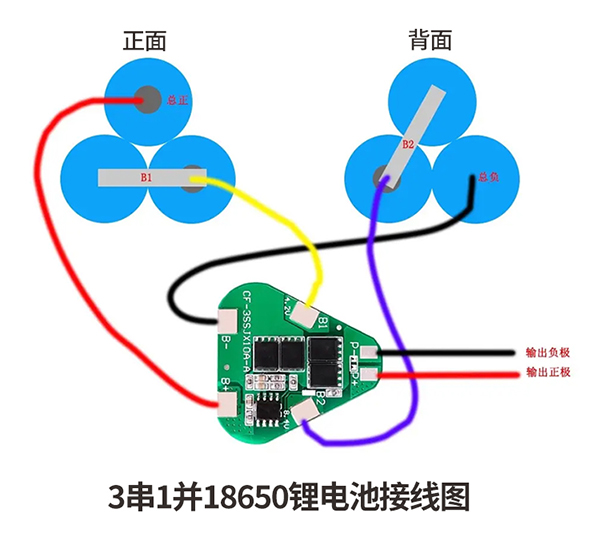

锂电池串联组装示意图"/>

锂电池串并联注意事项

一般锂电池串并联使用需要进行锂电池芯配对，配对的标准：锂电池芯电压差≤3mV，锂电池芯内阻差≤5mΩ，锂电池芯容量差≤10mA。

电池并联时必须用同种电池。不同电池的电压不同，并联后，电压高的电池对电压低的电池充电，消耗了电能。

电池串联时也应该使用相同的电池。否则不同容量的电池串联后（比如同种电池新旧程度不同），容量小的电池先放光电，内阻增高，此时容量大的电池就会通过小容量电池的内阻放电，消耗电能，还会对它进行反充电。这样负载上的电压就会极大降低，无法工作，容量大的电池只相当于小容量的电池。
