关于BMW X5 PHEV电池包及热管理系统解析

BMWX5PHEV动力电池是由韩国SamsungSDI向BMWDingolfing工厂提供，电池类型为NMC/LMO混合体系。

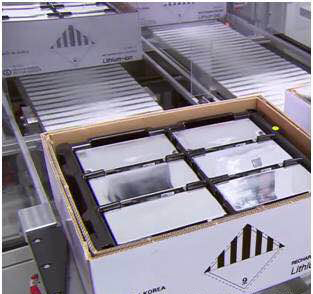

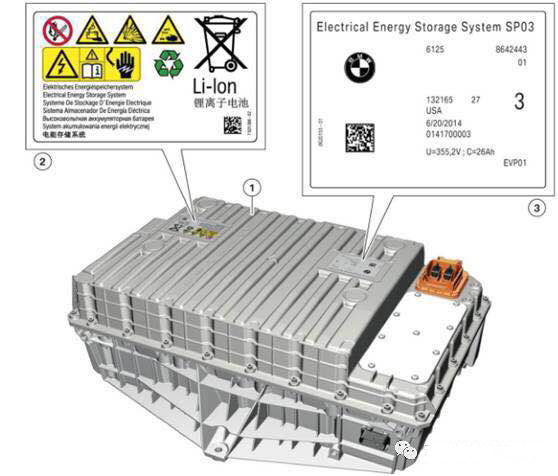

我们从电池包型号铭牌可以了解到电池包电压平台为355V，电池包由96个26Ah电芯串联而成。电量9.2Kwh。

下面再给出一些其它技术数据，X5电池包尺寸508*781*287mm，持续放电功率43KW，短时最大放电功率83KW。总重量105Kg，能量密度在88wh/kg。电池包最大电量9.2KWh，实际可用电量6.8Kwh，NEDC工况下，纯电里程30Km，纯电行驶过程最高车速可达120Km/h。

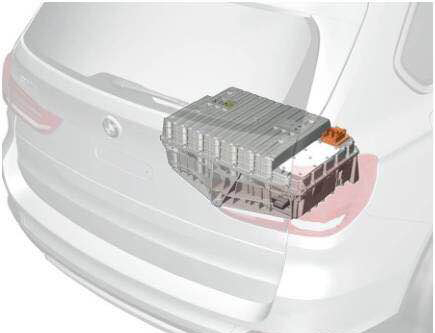

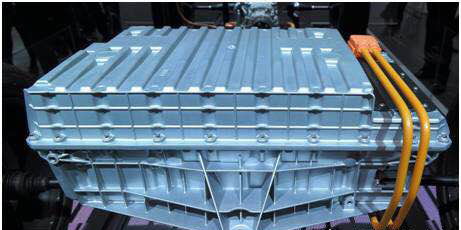

安装位置：

这是第三代的产品也是目前最新的产品，由BMW制造组装，其上一代产品由BOSCH提供。

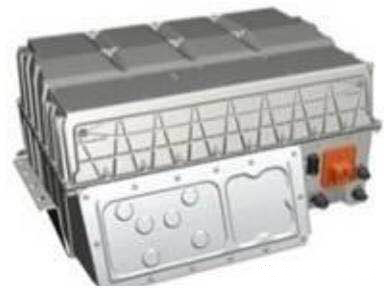

这是BOSCH制造的BMWX5电池包（准3.0），详细的就不介绍了。

BMW制造的X5电池包（3.0）

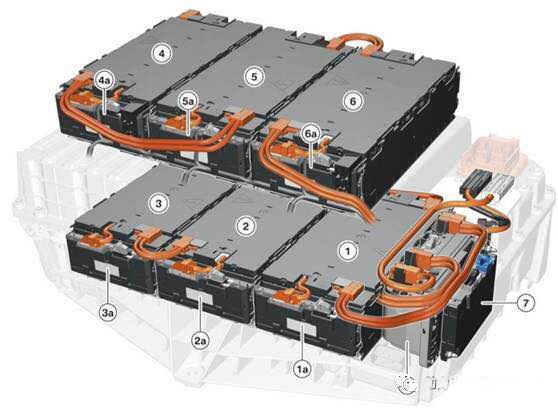

模组的排布方式，我们可以看到电池是由6个模块串联而成，分上下两层布置。

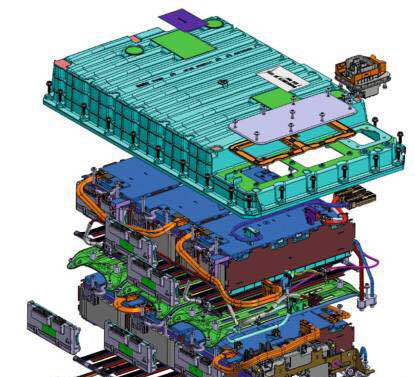

电池包爆炸示意图:

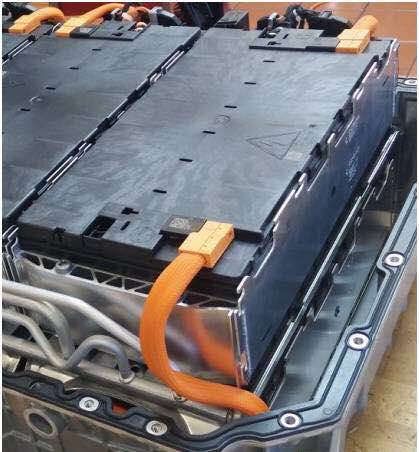

电池包部分细节：

好了，电池包内部结构就简单介绍这么多。下面我们看一下电池包热管理设计。BMWX5PHEV电池包采用直冷冷却方式，制冷剂使用的是R134a。

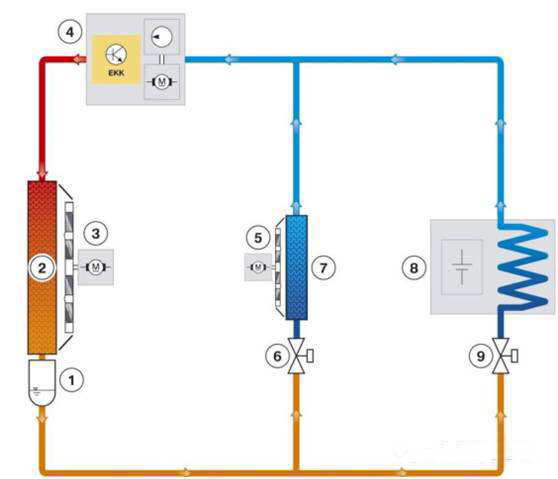

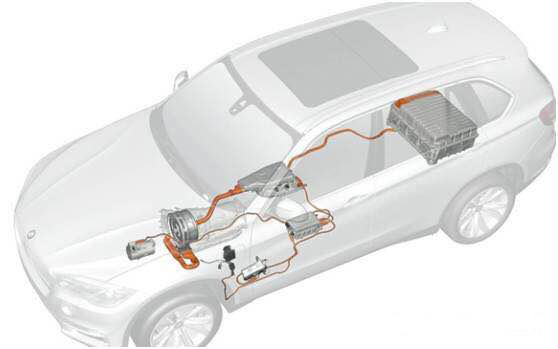

这是制冷剂循环回路原理图

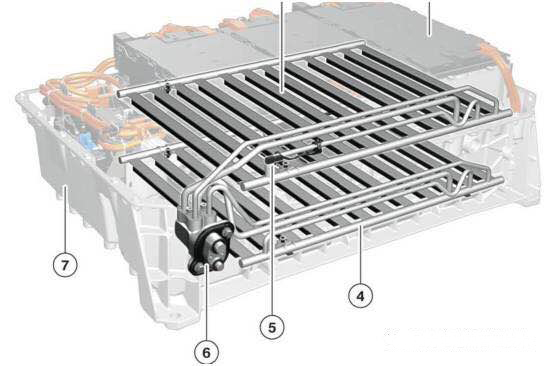

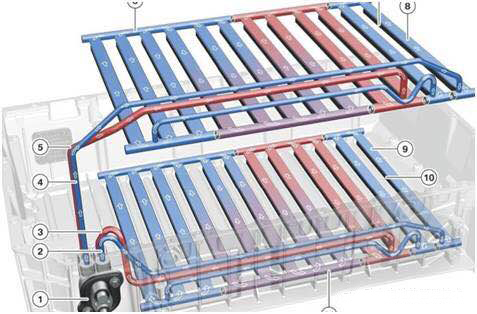

两层结构热交换器

热交换器分别位于三个上部和三个下部电池模组下方，热交换器下方有弹性支撑结构，可以看出BMW几款车型电池包冷却设计基本类似，这种设计要平衡导热性及机械稳定性，此处不详细去介绍了。

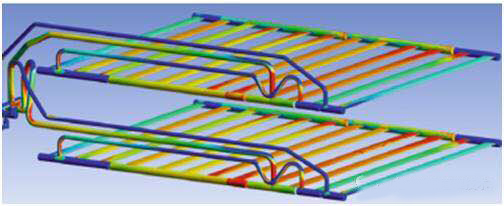

热仿真分布图

好了就简单写这么多，作为一个参考。
