　　锂电池保护板简介

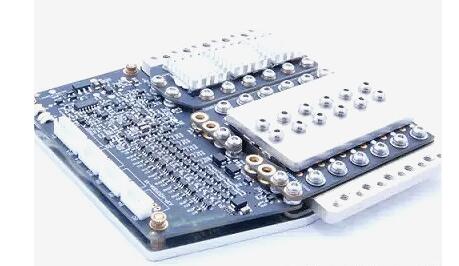

　　锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

　　锂电池保护板的工作原理

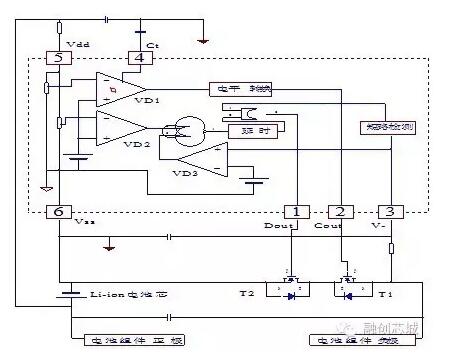

　　保护板的工作原理图：

　　如图中，IC由电芯供电，电压在2v－5v均能保证可靠工作。

　　1、过充保护及过充保护恢复

　　当电池被充电使电压超过设定值VC（4.25-4.35V，具体过充保护电压取决于IC）后，VD1翻转使Cout变为低电平，T1截止，充电停止。当电池电压回落至VCR（3.8-4.1V，具体过充保护恢复电压取决于IC）时，Cout变为高电平，T1导通充电继续，VCR必须小于VC一个定值，以防止频繁跳变。

　　2、过放保护及过放保护恢复

　　当电池电压因放电而降低至设定值VD（2.3-2.5V，具体过充保护电压取决于IC）时，VD2翻转，以短时间延时后，使Dout变为低电平，T2截止，放电停止，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。

　　3、过流、短路保护

　　当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使MOS管关断，电流截止。

　　锂电池保护板常见故障

　　1、无显示、输出电压低、带不起负载

　　2、不充电

　　3、无内阻、内阻大

　　4、无电阻

　　5、过流大

　　6、不解码

　　锂电池保护板好坏检测

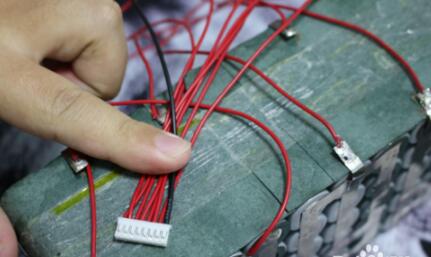

　　一、确保采样线（排线）接法正确。

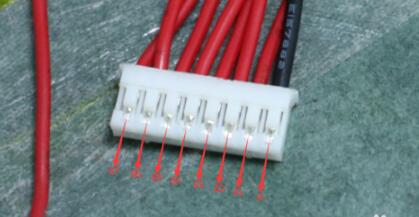

　　以7串电池8pin线做个示例

　　B-线接电池总负极

　　B1线接第1串电池正极

　　B2线接第2串电池正极

　　B3线接第3串电池正极

　　B4线接第4串电池正极

　　B5线接第5串电池正极

　　B6线接第6串电池正极

　　B7线接第7串电池正极

　　PS:7串电池第7串的电池正极也是总正极，同理可类推到任何串电池组上。

　　二、通过万用表确定电池排线接线正确

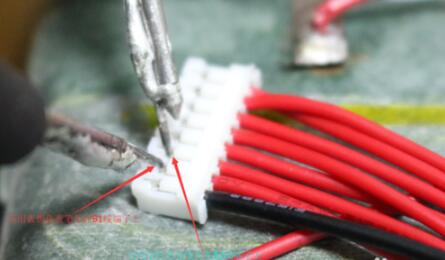

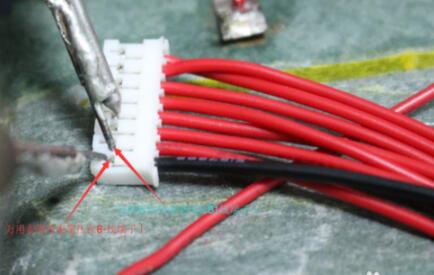

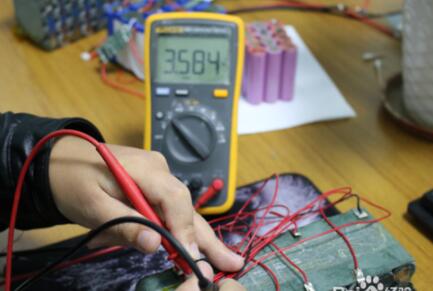

　　1、通过用万用表黑色表笔压住B-线端子和万用表红色表笔压信B1线端子，得到第1串电池电压是3.584V。

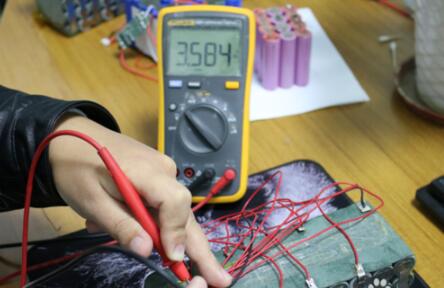

　　2、通过用万用表黑色表笔压住B1线端子和万用表红色表笔压信B2线端子，得到第2串电池电压是3.584V。

　　3、通过此方法测量，得出：

　　第1串电池电压：3.584V

　　第2串电池电压：3.584V

　　第3串电池电压：3.585V

　　第4串电池电压：3.585V

　　第5串电池电压：3.583V

　　第6串电池电压：3.583V

　　第7串电池电压：3.584V

　　此7串电压都是3.58V，排线接线正确，而且电池电压相差低于0.002V，电池一致性好。PS：电池每串电压应是：三元锂电压在3.0-4.2V;磷酸铁锂电压2.0-3.6V左右；钛酸锂在1.5-2.75V左右。如果有任何一串电压相差超过2V，则表明排线接错，需要重新接线。

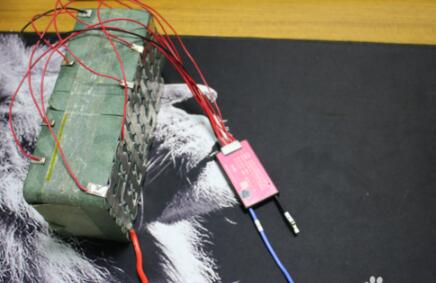

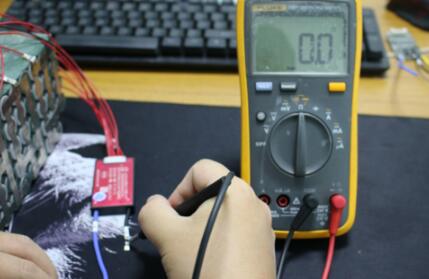

　　三、测量电压正常后，将排线插上保护板，测量保护板B-和P-之间的电阻，电阻是0，则说明他们之前畅通无阻，保护板是好的。

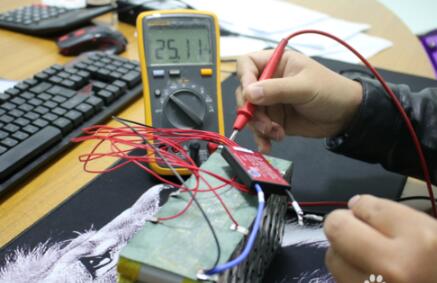

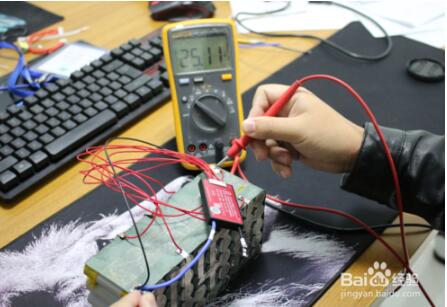

　　四、或者可通过接上B-线，测量B-和电池总正极的电压和P-和电池总正极的电压。电压一致，说明保护板正常（保护板相当于开关，开关已经打开，电流可安全通过）示例测试得：B-到电池总正极电压是25.11VP-到电池总正极电压是25.11V。两个电压一致表示保护板正常。如果P-通过大电流放电，会有轻微压降，保护板发热（50度左右），属于正常现象。
