锂离子电池组监测电路如何设计？

　　Intersil的ISL94203EVAL1Z是一个工具包促进测试的ISL94203锂离子电池组监测和控制集成电路。ISL94203监控电池电压，电流和温度。它将电池电压、电流和温度12位数字值，提供平衡控制，提供了完整的独立的电池操作。ISL94203默认独立可以覆盖操作由外部微控制器。PC图形用户界面（GUI）支持所需的钩子监控独立与外部操作和演示操作微控制器。

　　电路特性

　　电池电压监测支持锂离子独立包控制——不需要单片机，多种电压以及可编程检测/恢复，满足过电压，欠压、过流和短路条件，在配置维护/校准寄存器，开放电池连接检测，集成充电/放电场效应晶体管驱动电路内置，电荷泵支持高端n沟道场效应晶体管，平衡使用外部场效应晶体管和内部状态机或外部微控制器，时间的不活动后进入低功耗状态。充电或放电电流检测恢复正常扫描率。

　　功能描述

　　这种集成电路的目的是成为一个独立的电池监视器，所以它没有使用一个提供监控和保护功能外部微控制器。定位部分的功率控制场效应晶体管偏高内置充电泵驱动n沟道场效应晶体管。当前的检测电阻也偏高。权力是最小化各领域，部分电路供电大多数的时间，延长电池寿命。在同一时间、RGO输出停留在任何连接单片机可以大部分时间仍在。ISL94203包括：输入电平位移器，使监测电池堆栈电压，14位ADC转换器，电压读数修剪和结果保存为12位，1.8v电压参考（0.8%准确），.5v调节器，volt年龄保持在睡眠中

过针刺 低温防爆18650 2200mah

符合Exic IIB T4 Gc防爆标准

充电温度：0~45℃
-放电温度：-40~+55℃
-40℃最大放电倍率：1C
-40℃ 0.5放电容量保持率≥70%

点击详情

　　电源路径连接

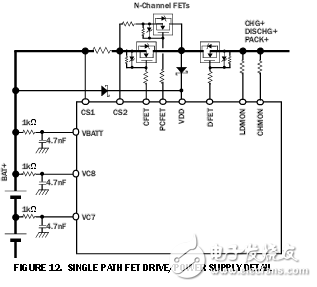

　　上图显示了一个主电源路径连接充电/放电路径。

　　锂离子电池组监测电路设计

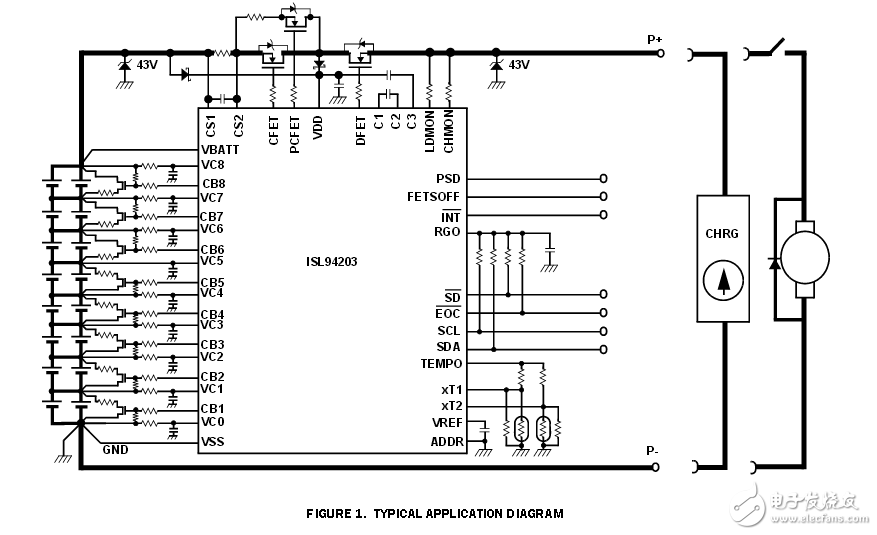

　　上图显示了连接单独的充电/放电路径。
