导轨开关电源的干扰信号解析

导轨开关电源因重量轻、功率因素很大等优势，在通讯、操纵、电子计算机等行业运用普遍。但因为会造成干扰信号，其进一步的运用遭受一定水平上的限定。文中将解析导轨开关电源干扰信号的各种各样造成原理，并在其基本之中，明确提出导轨开关电源的电磁兼容测试设计方案方式。

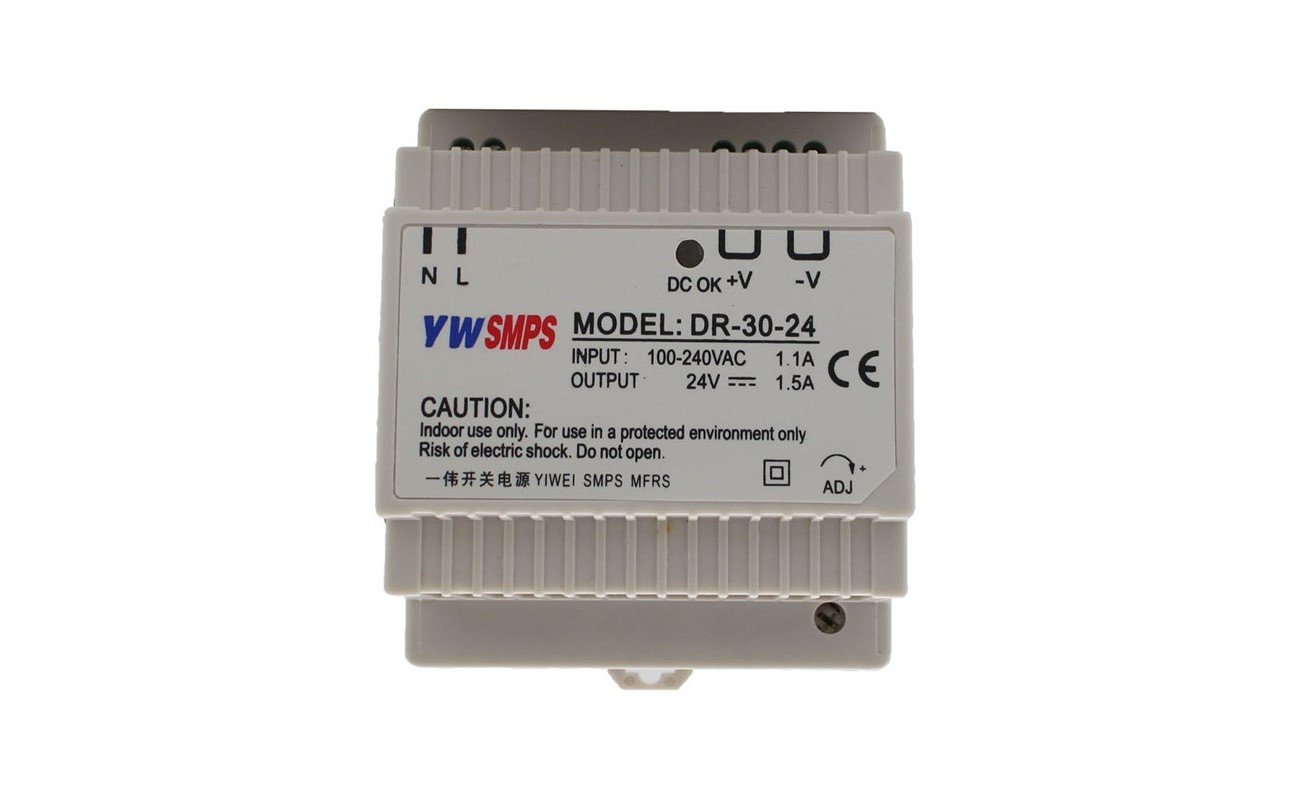

导轨开关电源的构造如图所示1图示。最先将直流沟通交流整流器为直流电，再逆变电源为高频率，最终再经过整流器滤波电路輸出，获得平稳的交流电压。电路原理及合理布局不科学、现代控制理论、接地装置欠佳等都是产生內部干扰信号。另外，变电器的漏感和輸出二极管的反向恢复电流量导致的尖峰，都是潜在性的强干扰信号。

1內部干扰信号

●电路

电路关键由电源开关管和高频变压器构成。电源开关管以及散热器与机壳和开关电源內部的导线间存有接触电阻，它造成的du/dt具备较大幅的单脉冲，频段较宽且脉冲电流丰富多彩。电源开关管负荷为高频变压器初级线圈，是感性负载。当原先通断的电源开关管关闭时，高频变压器的漏感造成了反电势差E=-Ldi/dt，其值与集电结的电流量变化率正比，与漏感正比，迭加进关闭工作电压上，产生关闭工作电压尖峰，进而产生传输影响。

过针刺 低温防爆18650 2200mah

符合Exic IIB T4 Gc防爆标准

充电温度：0~45℃
-放电温度：-40~+55℃
-40℃最大放电倍率：1C
-40℃ 0.5放电容量保持率≥70%

点击详情

●逆变电路的整流二极管

輸出整流二极管截至时会一个反方向电流量，其修复到零点的時间与结电容等要素相关。它会在变电器漏感和别的遍布主要参数的危害下造成挺大的电流量转变di/dt，造成极强的高频率影响，頻率达到几十兆赫兹。

●杂散主要参数

因为工作中在较高频，导轨开关电源中的高频电子器件特点会产生变化，从而造成噪音。在高频率时，杂散主要参数对藕合安全通道的特点危害挺大，而接触电阻变成干扰信号的安全通道。

2外界干扰信号

无人船智能锂电池

IP67防水，充放电分口 安全可靠

标称电压：28.8V
标称容量：34.3Ah
电池尺寸：(92.75±0.5)* (211±0.3)* (281±0.3)mm
应用领域：勘探测绘、无人设备

点击详情

外界干扰信号能够分成开关电源影响和雷击影响，而导轨开关电源影响以“共模”和“差模”方法存有。另外，因为沟通交流电力网立即连在整流桥和滤波电路上，在一个半周期时间内，只能键入工作电压的最高值時间才有键入电流量，造成开关电源的键入功率因素很低(大概为0.6)。并且，该电流量带有很多电流量脉冲电流份量，会对电力网造成脉冲电流“环境污染”。
