锂电池典型的充电方式介绍

一般来讲锂电池在使用中随着电量的释放，电压下降，电池的化学活性也会随之降低。从保护锂电池寿命角度考虑，常规锂电池的充电一般会经过涓流充电（低压预充）、恒流充电、恒压充电以及充电终止的等四个阶段。

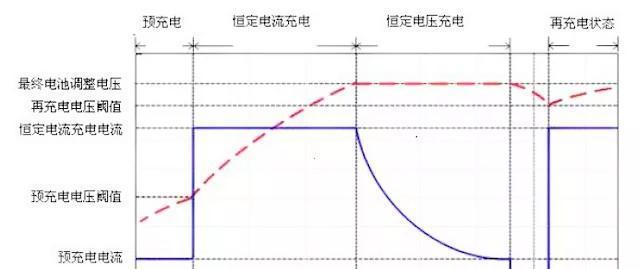

为了更好的说明锂电池的充电过程，天纵检测（SKYLABS）特选取了一张图，去展现典型的锂电池是如何进行充电的。

我们以手机上常见的标称3.7V锂电池，充电的四个阶段进行说明：

阶段1：涓流充电——涓流充电用来对完全放电的电池单元进行预充(恢复性充电)。在电池电压低于3V左右时采用涓流充电，涓流充电电流是恒流充电电流的十分之一即0.1c(以恒定充电电流为1A举例，则涓流充电电流为100mA)。

阶段2：恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。恒流充电的电流在0.2C至1.0C之间。电池电压随着恒流充电过程逐步升高,一般单节电池设定的此电压为3.0-4.2V。

阶段3：恒压充电——当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。电流根据电芯的饱和程度，随着充电过程的继续充电电流由最大值慢慢减少，当减小到0.01C时，认为充电终止。（C是以电池标称容量对照电流的一种表示方法，如电池是1000mAh的容量，1C就是充电电流1000mA。）

阶段4：充电终止——通常有两种典型的充电终止方法。一个就是采用最小充电电流判断或采用定时器(或者两者的结合)。最小电流法监视恒压充电阶段的充电电流，并在充电电流小于0.02C时终止充电。第二种方法就是从恒压充电阶段开始时计时，持续充电两个小时后终止充电过程。

当然现在部分锂电池的充电系统还采用了更多的安全措施，如电池温度超出指定窗口(通常为0℃至45℃)，那么充电会暂停。充电结束后，如检测到电池电压低于3.89V将会重新充电等。

以上是个标准的锂电池的充电过程，我们通常又称为四段式充电，其的充电过程通常由IC芯片进行控制。
