新能源汽车动力电池管理系统硬件、软件剖析

BMS主要包括底层软件和应用层软件二部分，下面就来给大家详细介绍一下。

底层软件

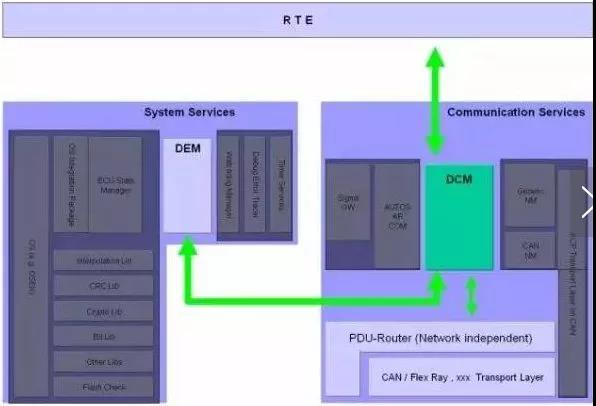

按照AUTOSAR架构划分成许多通用功能模块，减少对硬件的依赖，可以实现对不同硬件的配置，而应用层软件变化较小。应用层和底层需要确定好RTE接口，并且从灵活性方面考虑DEM(故障诊断事件管理)、DCM(故障诊断通信管理)、FIM(功能信息管理)和CAN通讯预留接口，由应用层进行配置。

软件架构主要包括高低压管理、充电管理、状态估算，均衡控制和故障管理等等。

1、高低压管理

一般正常上电时，会由VCU通过硬线或CAN信号的12V来唤醒BMS，待BMS完成自检及进入待机后VCU发送上高压指令，BMS控制闭合继电器完成上高压。下电时VCU发送下高压指令后再断开唤醒12V。下电状态插枪充电时可通过CP或A+信号唤醒。

2、充电管理

(1)慢充

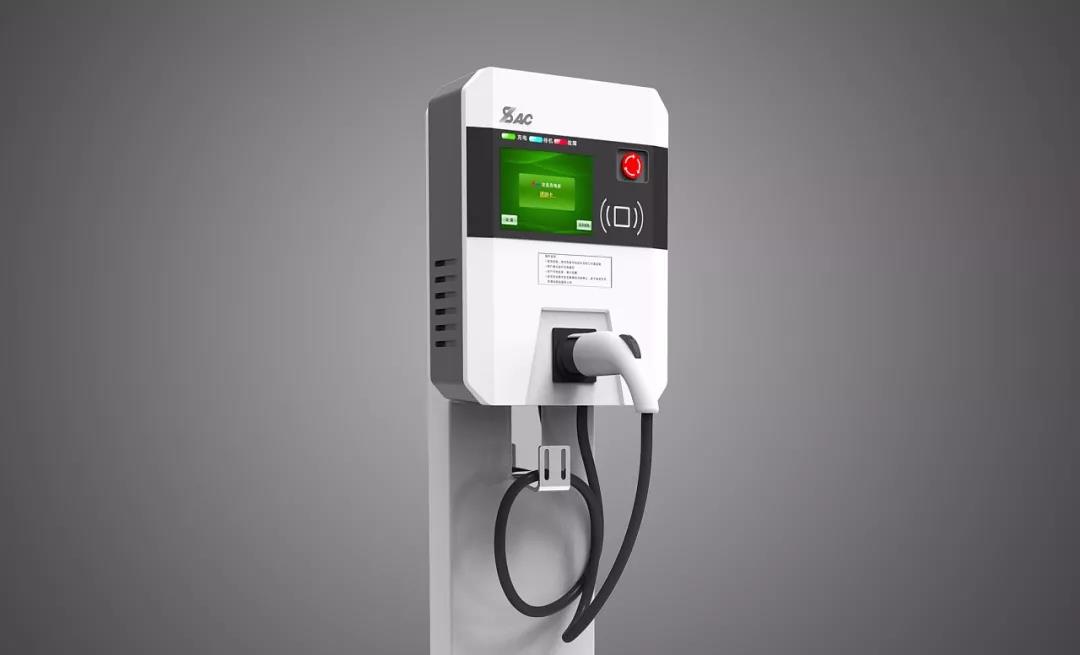

慢充是由交流充电桩(或220V电源)通过车载充电机将交流转化为直流给电池充电，充电桩规格一般有16A、32A和64A，也可通过家用电源进行充电。可通过CC或CP信号唤醒BMS，但应保证充电结束后能正常休眠。交流充电流程比较简单，按照国标详细规定开发即可。

(2)快充

快充是由直流充电桩输出直流给电池充电，可实现1C甚至更高倍率充电，一般45min可充进80%电量。通过充电桩的辅助电源A+信号唤醒，国标中快充流程比较复杂，同时存在2011和2015两个版本，而且充电桩生产厂家对于国标流程未明确的技术细节理解不同也给车辆充电适配性造成极大的挑战，因此快充适配性是衡量BMS产品性能的一项关键指标。

3、估算功能

(1)SOP(StateOfPower)主要是通过温度和SOC查表得到当前电池的可用充放电功率，VCU根据发送的功率值决定当前整车如何使用。需要兼顾考虑释放电池能力和对电池性能进行保护，比如在达到截止电压前进行部分功率限制，当然这会对整车驾驶感受产生一定影响。

(2)SOH(StateOfHealth)主要表征当前电池的健康状态，为0-100%之间数值，一般认为低于80%以后电池便不可再用。可以用电池容量或内阻变化来表示，用容量时即通过电池运行过程数据估算出当前电池的实际容量，与额定容量的比值即为SOH。准确的SOH会提高电池衰减时其他模块的估算精度。

(3)SOC(StateOfCharge)属于BMS核心控制算法，表征当前的剩余容量状态，主要通过安时积分法和EKF(扩展卡尔曼滤波)算法，并结合修正策略(如开路电压修正，充满修正，充电末端修正，不同温度及SOH下的容量修正等)。安时积分法在保证电流采集精度条件下比较可靠，但鲁棒性不强，由于存在误差累计必须结合修正策略，而EKF鲁棒性较强，但算法比较复杂，实现难度大。国内主流厂家一般常温可以做到精度6%以内，在高低温和电池衰减时的估算是难点。

(4)SOE(StateOfEnergy)算法国内厂家现在开发的不多，或采用较为简单的算法，查表得到当前状态下剩余能量与最大可用能量的比值。该功能主要用于剩余续航里程估算。

4、故障诊断

针对电池的不同表现情况，区分为不同的故障等级，并且在不同故障等级情况下BMS和VCU都会采取不同的处理措施，警告，限功率或直接切断高压。故障包括数据采集及合理性故障、电气故障(传感器和执行器)、通讯故障及电池状态故障等。

5、均衡控制

均衡功能是为了消除在电池使用过程中产生的电池单体不一致性，根据木桶短板效应，充电和放电时都是性能最差的单体先达到截止条件，其他的单体还有一部分能力并未释放出来，造成电池浪费。

均衡包括主动均衡和被动均衡，主动均衡是能量从多的单体向少的单体转移，不会造成能量损失，但是结构复杂，成本较高，对于电器元件要求也较高，相对来说被动均衡结构简单，成本也低了很多，只是能量会以热量的形式散发浪费掉，一般最大均衡电流在100mA左右，现在国内很多厂家采用被动均衡也都能实现较好的均衡效果。
