锂离子电池发生鼓胀的原因分析

锂电池充电时，正极的锂原子会丧失电子，氧化为锂离子。锂离子经由电解液游到负极去，进入负极的储存格，并获得一个电子，还原为锂原子。放电时，整个程序倒过来。为了防止电池的正负极直接碰触而短路，电池内会再加上一种拥有众多细孔的隔膜纸，来防止短路。好的隔膜纸还可以在电池温度过高时，自动关闭细孔，让锂离子无法穿越，防止危险发生。

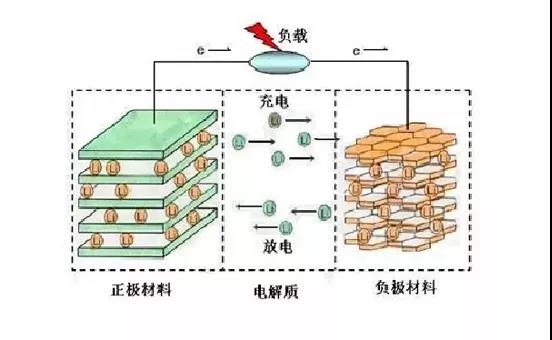

图1锂电池工作原理图

锂电池电压高于4.2V后，会开始产生副作用。过充电压愈高，危险性也跟着愈高。锂电池电压高于4.2V后，正极材料内剩下的锂原子数量不到一半，此时储存格常会垮掉，让电池容量产生永久性的下降。如果继续充电，由于负极的储存格已经装满了锂原子，后续的锂金属会堆积于负极材料表面。这些锂原子会由负极表面往锂离子来的方向长出树枝状结晶。这些锂金属结晶会穿过隔膜纸，使正负极短路。

有时在短路发生前电池就先爆炸，这是因为在过充过程，电解液等材料会裂解产生气体，使得电池外壳或压力阀鼓涨破裂，让氧气进去与堆积在负极表面的锂原子反应，进而爆炸。

因此，锂电池充电时，一定要设定电压上限，才可以同时兼顾到电池的寿命、容量、和安全性。最理想的充电电压上限为4.2V。

锂电芯放电时也要有电压下限。当电芯电压低于2.4V时，部分材料会开始被破坏。又由于电池会自放电，放愈久电压会愈低，因此，放电时最好不要放到2.4V才停止。锂电池从3.0V放电到2.4V这段期间，所释放的能量只占电池容量的3%左右。因此，3.0V是一个理想的放电截止电压。

充放电时，除了电压的限制，电流的限制也有其必要。电流过大时，锂离子来不及进入储存格，会聚集于材料表面。这些锂离子获得电子后，会在材料表面产生锂原子结晶，这与过充一样，会造成危险性。万一电池外壳破裂，就会爆炸。

因此，对锂离子电池的保护，至少要包含：充电电压上限、放电电压下限、及电流上限三项。一般锂电池组内，除了锂电池芯外，都会有一片保护板，这片保护板主要就是提供这三项保护。但是，保护板的这三项保护显然是不够的，全球锂电池爆炸事件还是频传。要确保电池系统的安全性，必须对电池爆炸的原因，进行更仔细的分析。

以上讲到了不正当使用锂电池所导致的鼓胀与爆炸原因，除此之外还有极片吸水与电解液发生反应而产生气体、电解液本身的质量问题、电池内部微短路、壳体缺陷等原因。
