TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。
TP4056特点
高达1000mA的可编程充电电流无需MOSFET、检测电阻器或隔离二极管用于单节锂离子电池、采用SOP封装的完整线性充电器恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1.5%的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
符合Exic IIB T4 Gc防爆标准
充电温度：0~45℃
-放电温度：-40~+55℃
-40℃最大放电倍率：1C
-40℃ 0.5放电容量保持率≥70%
自动再充电
充电状态双输出、无电池和故障状态显示
C/10充电终止
待机模式下的供电电流为55uA
2.9V涓流充电器件版本软启动限制了浪涌电流
电池温度监测功能采用8引脚SOP-PP封装。

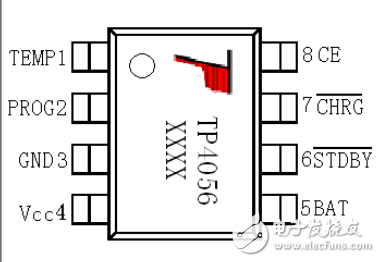

TP4056引脚及功能
TEMP（引脚1：）：电池温度检测输入端电池温度检测输入端电池温度检测输入端。将TEMP管脚接到电池的NTC传感器的输出端。如果TEMP管脚的电压小于输入电压的45％或者大于输入电压的80％，意味着电池温度过低或过高，则充电被暂停。
如果TEMP直接接GND，电池温度检测功能取消，其他充电功能正常。
PROG（引脚2）：恒流充电电流设置和充电电流监测端电流监测端。从PROG管脚连接一个外部电阻到地端可以对充电电流进行编程。在预充电阶段，此管脚的电压被调制在0.1V；在恒流充电阶段，此管脚的电压被固定在1V。在充电状态的所有模式，测量该管脚的电压都可以根据下面的公式来估算充电电流：
GND（引脚3：）：电源地。
Vcc（引脚4）：输入电压正输入端输入电压正输入端。。此管脚的电压为内部电路的工作电源。当Vcc与BAT管脚的电压差小于30mV时，TP4056将进入低功耗的停机模式，此时BAT管脚的电流小于2uA。
BAT（引脚5）：电池连接端电池连接端电池连接端。将电池的正端连接到此管脚。在芯片被禁止工作或者睡眠模式，BAT管脚的漏电流小于2uA。BAT管脚向电池提供充电电流和4.2V的限制电压。被内部开关拉到低电平，表示充电完成。
（引脚7）漏极开路输出的充电状态指示端指示端。当充电器向电池充电时，管脚处于高阻态。
CE（引脚8）芯片始能输入端芯片始能输入端。高输入电平将使TP4056处于正常工作状态；低输入电平使TP4056处于被禁止充电状态。CE管脚可以被TTL电平或者CMOS电平驱动。

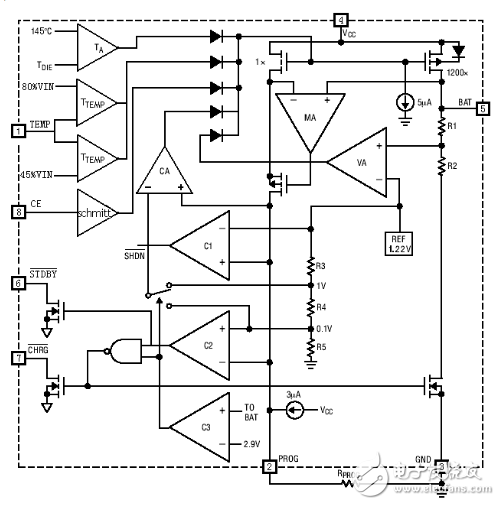

TP4056方框图
基于TP4056的锂电池充电模块电路
