动力电池的主要冷却方案的分析

主要冷却方案

不同的热管理系统，零部件类型的结构不同、重量不同以及系统的成本不同和控制方式不同，使得系统所达到的性能也不相同。在进行电池包热管理系统类型设计选择时，需要考虑到电池的冷却性能需求，结合整车的性能以及空间大小，系统的稳定性和成本高低也是要考虑的因素。

不同冷却系统工作示意

1、风冷

国内外电动汽车电池组的冷却方式上主要有以下几种：空气冷却、液体冷却、热管冷却。目前空气冷却方式仍然是主要采用的方法，空气冷却比较容易实现，但冷却效果不佳。

图表2典型风冷系统工作示意图

2、液冷

液体冷却有较好的冷却效果，而且可以使电池组的温度分布均匀，但是液体冷却对电池包的密封性有很高的要求，如果采用水这类导电液体，需用水套将液体和电池单体隔开，这样不仅增加了系统的复杂性而且降低了冷却效果。

一般冷却系统都是安装在电池组模块附近，原理和空调的制冷原理相似，冷却系统通过管路和单个电池模块相连，管路里循环流动冷却液(一般是乙二醇)，将单个电池模块的热量带走，冷却系统将乙二醇制冷，多余热量通过风扇排到外界，而乙二醇再次循环进入电池模块，继续吸收电池散发的热量。

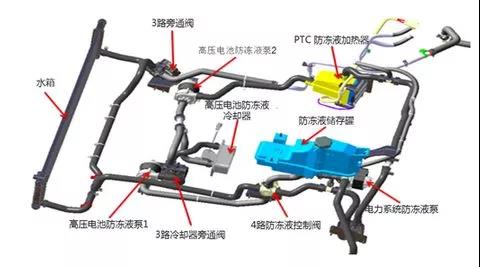

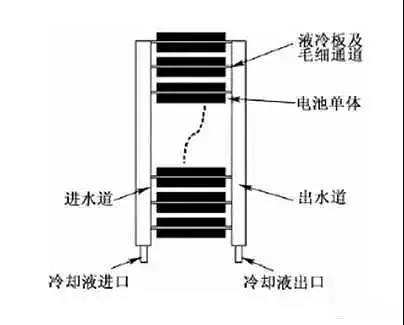

图表3典型液冷系统工作示意图

3、热管技术

热管技术可以满足电池组的高温散热与低温预热双工况要求，响应快，温度均匀性好，作为电池组新的冷却方法被提出后，有了一定的发展，且作为产业研究的重点方向，但是受到布置和体积的限制，目前还没有实车使用。

图表4热管技术工作示意图

从现有电动汽车动力电池冷却方式来看，风冷一直占据主要的位置，尤其是日系电动汽车，基本采用风冷系统。随着应用环境对电池的要求越来越高，液冷也成为车企业的优先方案，如特斯拉、宝马等品牌。我国主流电动乘用车企业也开始转向液冷系统，从中长期趋势来看，液冷将占据主流。
