如何化成分容测试让锂电池测试节能减排？

　　随着智能无线设备和电动汽车的快速发展，锂电池的市场需求越来越广，生产制造效率也越来越高，由于节能减排的需要，锂电池化成也正大量采用能量回馈的形式，实现节能环保。

　　如何更准确地进行化成分容测试？

　　为了更准确的获得锂电池的容量，对锂电池的充放电的电流电压测量的误差要求也显著提高，许多客户需要达到万分之五到万分之一的误差精度，这样，对整个测量控制电路中的放大器，ADC,DAC的误差要求也相应提高。

　　一般来说，一个完整的能量回馈型的锂电池化成分容测试设备，分为3级结构。如下图：

　　第一级为220、380VAC到400-500VDC的双向变换器，第二级为400VDC到12VDC的双向变换器，第三级为12VDC到5VDC的双向变换器，直接对电池进行充放电。具体的功率取决于电池充放电大小和电池的数量。采用TI的C2000TMS320F280XX，就很容易的实现第一级和第二级的功能，并且，可以把第一级和第二级合并，直接实现220VAC到12VDC的模式，进一步降低陈本。

　　对于第三极12VDC到5VDC的双向变换器，通常采用模拟环路控制方案，继续往下看，我们会给各位介绍一种C2000的数字方案介绍。

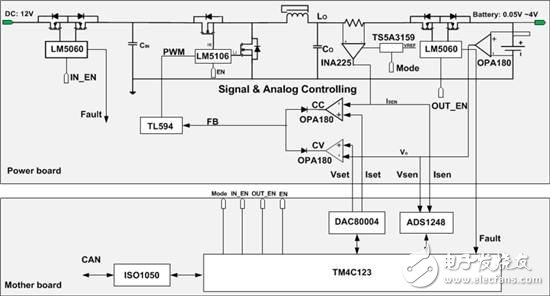

　　上图是TI的模拟环路控制方案参考设计，也是目前大多数客户采用的一种性价比比较高的分立器件方案。TL594实现PWM控制，LM5106为半桥MOSFET驱动，LM5060为电池防反接控制。高精度电流电压采集和环路调节，主要是INA225和OPA180实现。INA225是TI的专用电流检测放大器，集成了外部的增益电阻，提供固定的增益输出，在简化电路的同时提供非常好的温飘特性；并且，INA225是自动的实现双向电流检测，无需额外控制信号，使用非常方便。

　　OPA180为自稳零，低温飘运放，做PID调节和CV,CC控制。外部ADCADS1248是24位D-SADC，用于采集充放电的电压电流，不参与环路控制。一个ADS1248可以同时测量4路电池充放电的电流电压，如果加外部开关切换，可以测量更多，实现更好的性价比。

过针刺 低温防爆18650 2200mah

符合Exic IIB T4 Gc防爆标准

充电温度：0~45℃
-放电温度：-40~+55℃
-40℃最大放电倍率：1C
-40℃ 0.5放电容量保持率≥70%

点击详情

　　DAC80004是16位DAC，用来设定充放电的电压电流，其零点误差小于2mV，可以实现更低的充电电流门限设置。

　　这个参考设计的关键是温飘的控制，选用低温飘特性的放大器，电阻尤其重要，TI的INA225,INA240都是非常好的低温飘电流检测专用放大器，增益误差的温飘小于2.5ppm。并且，采样电阻的温飘也直接决定了系统的温飘性能，20ppm的采样电阻已经非常好了，在采样电流时，电阻是一个功率热源，会显著造成周围PCB的温升，更恶化了温度的影响，所以，采样电阻的PCB布板非常重要。
